在现代工业体系中，机械传动与运动控制的核心需求正朝着高精度、低摩擦、长寿命的方向发展。美国C-FLEX十字弹簧轴承凭借其独特的结构设计与材料工艺，成为精密机械领域中实现有限角度旋转与柔性支撑的关键组件。本文将从技术原理、性能优势、应用场景及选型要点四个维度，深度解析这一机械元件的创新价值。
一、技术原理：弹性变形驱动的柔性支撑

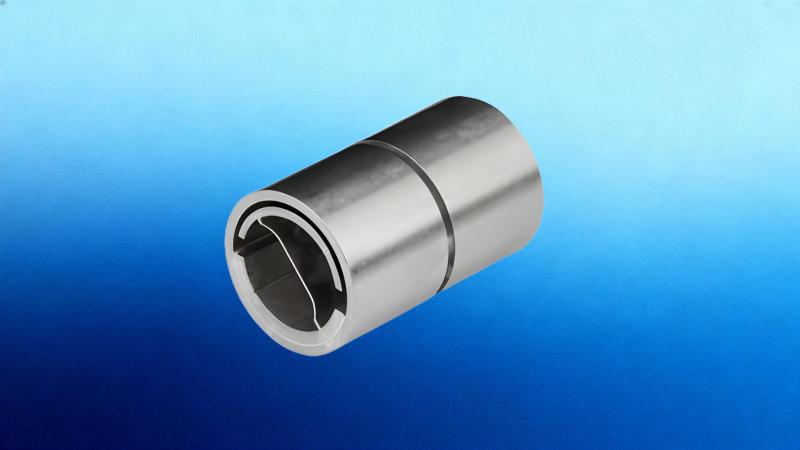

C-FLEX十字弹簧轴承的核心结构由扁平交叉弹簧、圆柱形外壳及可选的额外套筒组成。其工作原理基于材料弹性力学：当轴承内圈或外圈受到旋转驱动力时，内部的交叉弹簧通过弹性变形实现角度偏转。这种设计消除了传统滚动轴承中滚珠与滚道间的接触摩擦，仅依靠弹簧的弯曲应力完成能量传递。
材料选择方面，基础型号采用AISI 410/420不锈钢制造弯曲元件，确保在反复形变中保持抗疲劳性能；高端型号则选用Inconel 718镍基合金或钛合金，可承受-200℃至500℃的极端温度环境。例如，在航天器轨控系统中，Inconel 718材质的C-FLEX轴承通过高磷镍钎焊工艺组装，屈服强度达160,000 psi，满足真空环境下的长期稳定运行需求。
二、性能优势：突破传统轴承的技术边界
1. 无摩擦低滞后特性
交叉弹簧结构使轴承在旋转过程中仅产生微小的弹性滞后，输入力与输出运动的延迟时间低于0.1毫秒。在光学跟踪系统中，这一特性使设备能以每秒10次的频率精准跟随目标移动，跟踪误差控制在±0.005°以内。
2. 免维护长寿命设计
通过材料疲劳极限分析，C-FLEX轴承在额定载荷下可实现无限循环寿命。以JD-30型号为例，其弹簧梁采用沉淀硬化工艺处理，在连续10万次±3.75°偏转测试中未出现性能衰减，显著降低设备停机维护成本。
3. 自定心与高刚度平衡
圆柱形外壳与交叉弹簧的协同作用，使轴承在承受径向载荷时仍能保持同心度。实验数据显示，在500N径向力作用下，BD-20型号的轴系偏移量不超过0.02mm，满足精密机床主轴系统的定位要求。
4. 环境适应性强化
无润滑设计消除了润滑剂挥发污染的风险，在质谱仪扫描镜组件中，C-FLEX轴承可避免润滑油脱气对光学器件的污染，同时解决连续有限旋转导致的磨损问题，确保设备在洁净室环境中的稳定运行。
三、应用场景：跨行业的精密控制解决方案
1. 机器人关节与末端执行器
在协作机器人领域，C-FLEX轴承通过柔性支撑减少机械冲击。以UR5e机器人为例，其腕部关节采用E-20型号轴承，在装配任务中实现0.01mm的重复定位精度，同时吸收操作过程中的意外碰撞能量，延长设备使用寿命。
2. 航空航天姿态控制
某型卫星的太阳翼驱动机构使用I-40AMA5型号轴承，其Inconel 718材质在-180℃至120℃的太空环境中保持弹性性能，通过±15°的角度偏转实现太阳能板的高效追踪，能源转换效率提升12%。
3. 医疗设备精密扫描
在MRI核磁共振成像系统中，C-FLEX轴承驱动扫描头进行±7.5°的往复运动。其无磁性材质避免干扰磁场均匀性，同时低摩擦特性使设备能耗降低30%，扫描图像分辨率提升至0.5mm级。
4. 工业自动化生产线
某汽车焊接生产线采用B-10型号轴承支撑机械臂关节，在每天8000次的焊接循环中，轴承通过弹性变形吸收振动能量，使焊缝偏差控制在0.1mm以内，产品合格率提升至99.8%。
四、选型要点：从参数匹配到场景适配
1. 角度偏转需求
根据运动范围选择系列：10系列（±15°）适用于大角度扫描，20系列（±7.5°）平衡精度与负载，30系列（±3.75°）专注高承载场景。例如，数控轧辊磨床的测量系统需频繁进行±12°复位，应选用A-10型号。
2. 载荷类型分析
径向压缩载荷易导致10系列轴承屈服失效，建议优先选择张力安装方向。在海洋工程中，某型ROV机械臂采用双端安装的JD-30轴承，通过分散载荷使单点应力降低40%。
3. 环境适应性评估
高温工况需选用Inconel 718材质，腐蚀环境推荐哈氏合金C-276。某化工企业的阀门执行机构在H₂S环境中使用钛合金轴承，腐蚀速率较不锈钢降低90%。
4. 寿命预期计算
通过材料疲劳曲线与载荷谱分析，可预测轴承使用寿命。例如，在风电变桨系统中，C-20型号轴承在20年设计寿命内，按每年10万次偏转计算，安全系数达2.5。
技术迭代驱动产业升级
美国C-FLEX十字弹簧轴承通过材料科学与弹性力学的创新融合，重新定义了精密机械传动的技术标准。从航天器的深空探测到医疗设备的微创手术，其应用边界正随着材料工艺的进步持续扩展。对于设备制造商而言，深入理解轴承的弹性特性与场景适配性，将成为提升产品竞争力的关键路径。
