C-FLEX十字弹簧轴承
在航天器姿态控制系统、卫星太阳能帆板展开机构等精密传动环节，扭矩输出的毫厘之差，可能意味着任务成败的天壤之别。一种基于弹性力学原理的轴承技术，正通过其独特的预紧力控制机制，为这些“失之毫厘，谬以千里”的挑战提供解决方案。
航空航天领域对机械传动系统的要求近乎苛刻。无论是导弹舵机的快速响应，还是空间望远镜镜片的微米级定位，都要求驱动部件输出的扭矩高度稳定、可预测。然而，传统滚动轴承在高速、变载或极端温度环境下，常因内部游隙、摩擦系数波动等因素，导致传递的扭矩出现不希望的变化，即扭矩不稳定。这种不稳定性会直接转化为系统的振动、定位误差乃至控制失效。
问题的核心往往在于连接界面的“软肋”——轴承的预紧状态。预紧力，即在轴承承受工作载荷前预先施加的内部轴向或径向负荷，其核心作用是消除游隙，使滚动体与滚道建立确定的弹性接触。恰当的预紧能提升系统刚度、抑制振动、防止高速打滑；但预紧力过大，则会引发过度摩擦、温升加剧甚至早期失效。因此，预紧力的精确控制成为平衡性能与可靠性的关键。
预紧力：从理论到实践的精密平衡
预紧力的设定并非简单的“越紧越好”。它遵循着严格的力学规律。根据赫兹接触理论，滚动轴承的接触变形与载荷呈非线性关系。施加预紧力，实质上是将轴承的工作点移至载荷-变形曲线中斜率更高（即刚度更大）的区域。当外部工作载荷袭来时，系统产生的附加变形量会显著减小，从而获得更高的传动刚性。
然而，这种刚度的提升是有代价的。预紧力同时增大了轴承内部的接触应力与摩擦力矩。在航空航天应用常见的真空、高低温循环环境中，材料的热膨胀系数差异会进一步改变预紧状态。若设计或装配不当，微小的预紧力偏差可能在极端工况下被放大，导致扭矩输出飘忽不定，或产生破坏性的热失控。

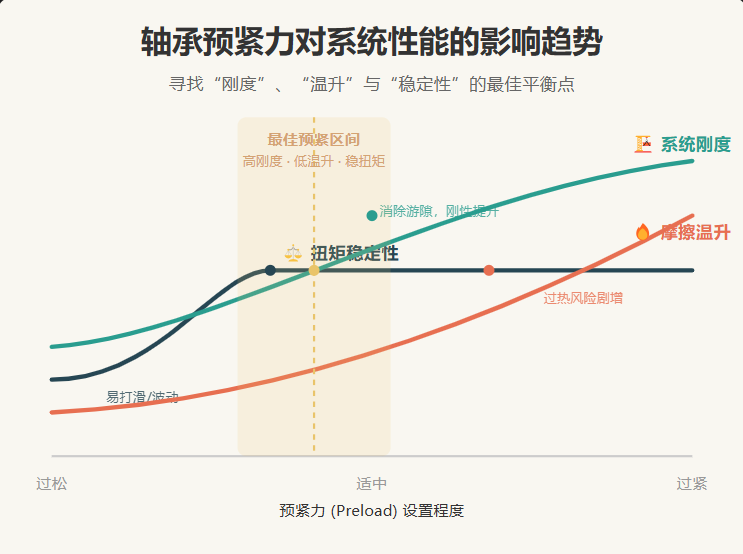

轴承预紧力与系统性能的关系
轴承预紧力对系统性能的影响趋势寻找“刚度”、“温升”与“稳定性”的更佳平衡点：
过松：扭矩稳定性差，易打滑/波动；
适中：消除游隙，系统刚性提升，摩擦温升可控，扭矩稳定；
过紧：过热风险剧增；
更佳预紧区间：高刚度 · 低温升 · 稳扭矩

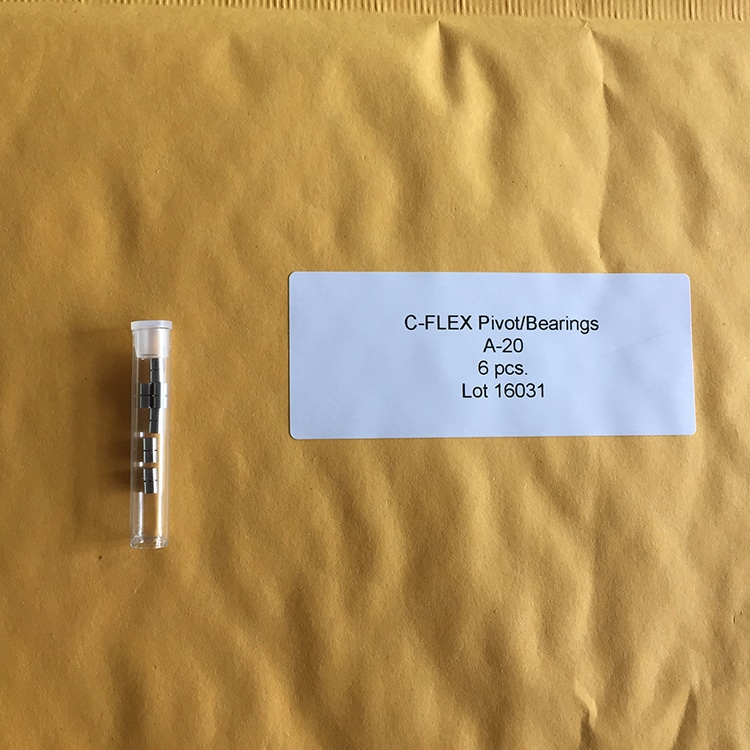

C-FLEX 轴承：一种不同的解题思路
当业界普遍致力于优化传统滚动轴承的预紧工艺时，C-FLEX 轴承提供了一种结构层面的创新方案。它并非传统的滚动轴承，而是一种基于十字交叉弹性梁（扭簧）的无摩擦柔性支承元件。
其核心原理在于利用精密加工的弹性金属片（常采用铍青铜或不锈钢）的弯曲变形来替代滚动体的接触与滑动。这种设计从根本上摒弃了滚珠、保持架和滚道，从而消除了由接触摩擦和润滑状态变化所引起的主要扭矩波动源。
更重要的是，C-FLEX 轴承的预紧力控制逻辑发生了根本改变。对于传统轴承，预紧力需要通过复杂的垫片调整、螺纹拧紧或弹簧装置来施加和维持，且对装配精度极为敏感。而 C-FLEX 轴承的“预紧”本质上是其弹性梁在安装时固有的、可精确计算的初始变形（扭转角度）。其输出扭矩与输入转角之间，在弹性范围内呈高度线性和可重复的关系。这意味着，一旦轴承型号和安装角度确定，其扭矩传递特性便具有内在的确定性。
案例透视：从卫星帆板到光学稳定平台

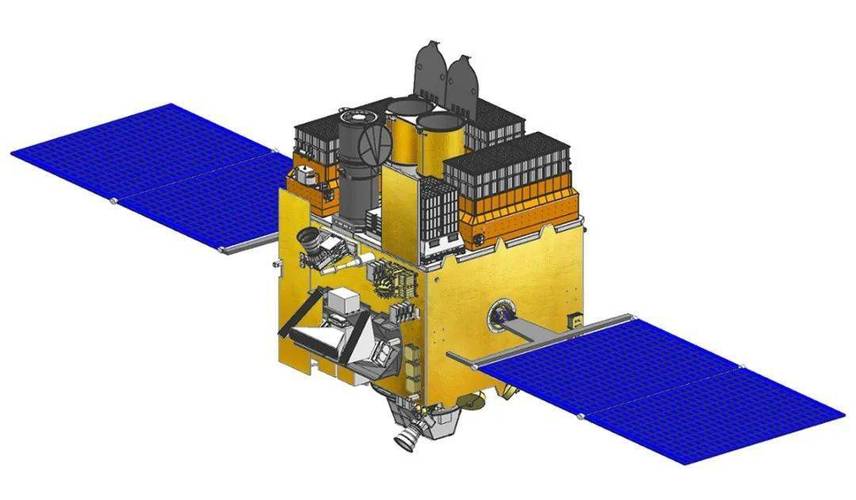

在卫星太阳能电池板的展开机构中，驱动机构需要在微重力、真空及大幅温度变化的条件下，输出平稳、精确的扭矩，以缓慢、可靠地展开巨大的帆板。采用 C-FLEX 轴承的铰链机构，因其无摩擦和确定的扭矩-转角特性，能够有效避免展开过程中的“卡滞-滑动”现象，确保展开过程平滑、到位精准，且无需在轨润滑维护。
在导弹或航天器的光学导引头稳定平台中，传感器需要通过快速、微小的角度调整来抵消载体运动，保持对目标的锁定。这里的核心挑战是驱动系统的低滞后和高响应速度。C-FLEX 轴承的弹性元件在受力变形后能迅速回复，滞后角极小。这使得由它构成的运动副能够快速响应控制指令，输出稳定、无抖动的纠正扭矩，对于维持图像稳定和目标跟踪连续性至关重要。
实现稳定扭矩的关键技术环节
将 C-FLEX 轴承的理论优势转化为工程上的扭矩稳定，离不开以下几个环节的精密控制：
材料与工艺
轴承性能的基石在于其弹性元件的材料。航空航天级 C-FLEX 轴承常选用如 Inconel 718 高温合金或特定牌号的不锈钢。这些材料不仅提供高的疲劳强度和弹性极限，更能保证在-150°C至200°C的极端温度范围内，其弹性模量（决定刚度的关键参数）变化极小，从而确保扭矩输出对温度不敏感。
精密装配与预载设定
尽管 C-FLEX 轴承简化了预紧概念，但其安装精度要求极高。安装面的平行度、垂直度偏差会导致弹性梁受力不均，引入非预期的侧向力矩和扭矩波动。安装时需使用精密工装，并严格按照技术文件要求的扭转角度进行预载，这个预载角直接决定了轴承工作时的初始刚度和零位扭矩。
系统集成与动态补偿
在完整的伺服驱动系统中，C-FLEX 轴承需与电机、编码器、控制器协同工作。先进的系统会通过高分辨率编码器实时监测输出轴的实际位置，并与 C-FLEX 轴承的理论扭矩-角度曲线进行比对。控制器可利用此模型进行前馈补偿，进一步抑制因材料微小非线性或环境扰动可能带来的扭矩波动，实现闭环的扭矩稳定。
启示与展望
C-FLEX 轴承在航空航天扭矩稳定控制中的应用案例表明，解决复杂的工程问题有时需要跳出固有范式。它通过将“摩擦接触”问题转化为“弹性变形”问题，从源头上规避了传统传动中诸多不稳定性因素。其价值不仅在于提供了一个高性能的部件，更在于展示了一种通过结构创新实现功能确定性的设计哲学。
随着微小卫星、空间机械臂及深空探测器的快速发展，对传动部件的重量、可靠性、免维护性提出了更高要求。C-FLEX 这类柔性轴承技术，凭借其紧凑、无润滑、高可靠的特点，有望在更广阔的航天精密运动机构中找到用武之地，继续支撑人类对浩瀚星海的探索。
延伸阅读：关于轴承预紧与扭矩稳定的三个问题
1. 如何检测和诊断航空航天部件中的扭矩不稳定问题？
通常结合在线监测与离线分析。在线监测可通过高精度扭矩传感器或通过分析驱动电机电流纹波来间接判断扭矩波动。离线诊断则包括振动频谱分析（寻找与转速相关的异常频率）、热成像检查（异常摩擦点温升）以及拆解后对轴承滚道、保持架的磨损痕迹进行显微观察。对于C-FLEX这类柔性轴承，则更侧重于检查其弹性元件有无塑性变形或疲劳裂纹。
2. 除了预紧力，还有哪些因素会影响轴承传动的扭矩稳定性？
影响扭矩稳定性的因素是多方面的：润滑状态：润滑油膜厚度不均或劣化会导致摩擦系数周期性变化。装配质量：轴承内外圈的不同轴度、安装面的形位公差会引入周期性变化的阻力矩。载荷特性：外部载荷的冲击或大幅波动可能引起滚动体瞬间滑移。材料与热管理：各部件热膨胀系数不匹配会在温度变化时改变内部间隙和预紧状态。
3. 在普通工业领域，是否也需要像航空航天一样关注扭矩稳定？
是的，只是精度和可靠性要求层级不同。在高精度数控机床的主轴、半导体制造设备的光刻机工作台、精密测量仪器的旋转轴等场合，扭矩波动会直接转化为加工误差、定位误差或测量噪声。在这些领域，同样需要精密的轴承预紧控制、选用低扭矩波动轴承甚至采用磁悬浮等无接触技术来保证运动的平稳性与精度。
—— 精密的传动，始于对微观力学深刻的洞察与对不确定性执着的消除。
